不可拆式螺旋板換熱器的結構介紹
來源：螺旋板換熱器維修保養
作者：無錫華邦智能
發布時間：2018-10-11 10:13:57
點擊次數：4102次
【摘要】不可拆式螺旋板換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性，不可拆式螺旋板式換熱器?的結構比較簡單，螺旋通道的兩端全部焊死。可拆式螺旋板換熱器.除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。

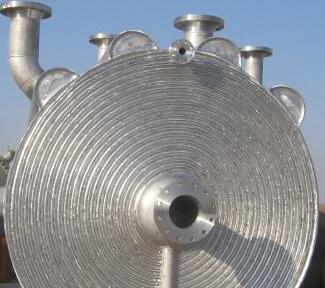

不可拆式螺旋板換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性，不可拆式螺旋板式換熱器的結構比較簡單，螺旋通道的兩端全部焊死。可拆式螺旋板換熱器.除螺旋通道兩端的密封結構以外，其他與不可拆式完全相同。
為達到機械清洗的目的，可拆式螺旋通道，一端敞開，用平板蓋和墊片密封，以防止流體漏到大氣中或同一通道內的流體短路。為了提高螺旋板的承壓能力，在板與板之間用定距柱支撐。筒體上的流體進出口有法向接管和切向接管兩種。
中國普遍使用切向接管,它的流體阻力小,雜質容易被沖出。使用回轉支座比較方便，可使換熱器立放或臥放。換熱的A、B流體分別流過螺旋板的兩側，其中的一種流體沿螺旋通道由外向內，至中心出口流出；而另一種流體則沿螺旋通道由中心進口，由內向外流出。兩種流體呈純逆流方式流動。螺旋板換熱器大結構尺寸為：板寬1800毫米，外徑1700毫米，傳熱面積250米(，板與板之間的距離20毫米。允許高操作壓力可達 2.5兆帕。工作溫度由選用的材料而定，材料大多用碳鋼、不銹鋼、鋁、銅和鈦。
由于不可拆式螺旋板換熱器的結構比較特殊，在殼體上的接管采用切向結構，比較低的壓力損失，處理大容量蒸汽或氣體；有自清刷能力，因其介質呈螺旋型流動，污垢不易沉積。
